Una antena no “emite internet” al aire sin más. Detrás de cada conexión Wi-Fi, enlace de microondas, celda 5G o red IoT hay una decisión técnica: hacia dónde se quiere dirigir la energía, con qué potencia, en qué frecuencia, con qué ganancia, cuáles obstáculos hay en el entorno y qué nivel de interferencias se puede tolerar. La señal inalámbrica puede parecer sencilla cuando funciona, pero en realidad es el resultado de una mezcla compleja de física, diseño radioeléctrico y planificación.
La mayoría de los usuarios solo se fija en si hay cobertura o no. Los ingenieros, en cambio, analizan patrones de radiación, relación señal-ruido, ganancia, polarización, línea de vista, potencia radiada efectiva, espectro disponible y la topografía del entorno. La diferencia entre una antena omnidireccional, una sectorial o una parabólica no reside únicamente en su forma: está en cómo distribuyen la energía.
Comprender los tipos de antenas permite interpretar mejor casi cualquier despliegue de telecomunicaciones. Un router doméstico, una estación base de telefonía móvil, un enlace entre edificios, una red de backhaul o una small cell urbana abordan diferentes necesidades. Por ello, emplean distintos tipos de antenas.
Omnidireccional, sectorial y direccional: no todas cubren igual
La antena omnidireccional es la más familiar. Irradia en 360 grados alrededor de su eje horizontal, permitiendo cubrir una amplia zona sin necesidad de apuntar a un punto específico. Es común en routers Wi-Fi, puntos de acceso, redes IoT, sensores, pasarelas industriales y espacios donde se requiere repartir la señal de forma uniforme.
Su ventaja es ofrecer una cobertura general. Su limitación es que, al distribuir la energía en todas direcciones, su alcance efectivo es menor que el de una antena más directiva. En interiores, además, paredes, techos, muebles, cristales, metal y otras redes inalámbricas pueden alterar significativamente la distribución de la señal.
Por su parte, la antena sectorial trabaja de manera diferente. En lugar de cubrir todo alrededor, concentra la señal en un sector, normalmente entre 60 y 120 grados. Esta forma de irradiación se vuelve esencial en redes móviles, donde una torre se divide en varios sectores para reutilizar frecuencias, gestionar el tráfico y mejorar la capacidad. En tecnologías como 4G y 5G, la sectorización permite atender zonas concretas sin desperdiciar energía hacia áreas sin usuarios o que podrían generar interferencias.
Las antenas direccionales, como paneles o antenas Yagi, aumentan aún más la concentración del haz. Su función es enfocar la energía en una dirección concreta. Se emplean en enlaces punto a punto, conexiones entre sedes, cámaras remotas, zonas rurales, WISP y despliegues donde se busca alcanzar mayores distancias con menor dispersión.

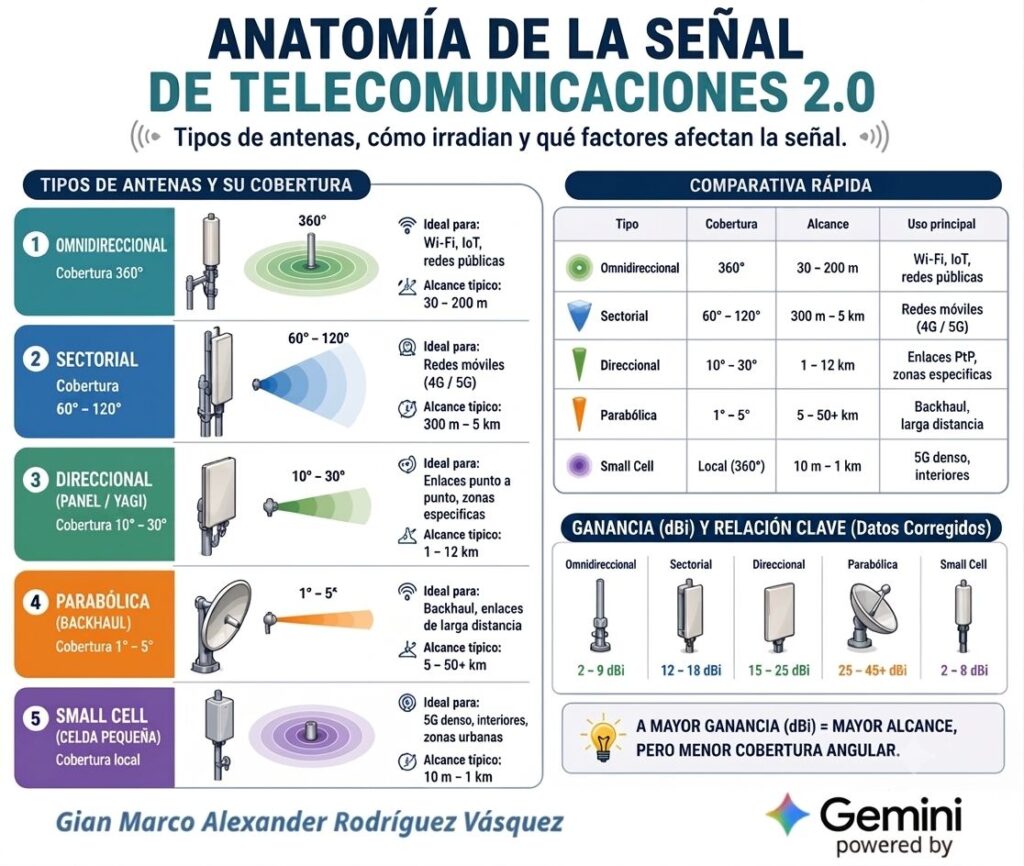

| Tipo de antena | Cobertura típica | Uso habitual | Ventaja principal |
|---|---|---|---|
| Omnidireccional | 360 grados | Wi-Fi, IoT, redes locales | Cubre alrededor del punto de emisión |
| Sectorial | 60-120 grados | Redes móviles, WISP | Divide la cobertura en zonas controladas |
| Direccional | 10-30 grados | Enlaces punto a punto | Mayor alcance y menor interferencia lateral |
| Parabólica | 1-5 grados | Backhaul, satélites, larga distancia | Haz muy estrecho y ganancia elevada |
| Small cell | Cobertura localizada | 5G denso, interiores, estadios | Proximidad al usuario y alta capacidad |
La idea general es sencilla: cuanto más se concentra la señal, mayor alcance puede lograrse en esa dirección, aunque la cobertura angular será menor. Una antena capaz de cubrir todo alrededor no puede concentrar tanta energía como una diseñada para apuntar a un destino específico.
La antena parabólica y el papel del backhaul
Las antenas parabólicas son reconocibles por su plato reflector. Su geometría permite enfocar la señal en un haz extremadamente estrecho, por lo que son ideales para enlaces de larga distancia, microondas, satélites, telepuertos y redes troncales. En telecomunicaciones, el término backhaul se refiere al transporte de datos desde nodos de acceso hacia la red principal. Sin backhaul, una antena de acceso puede ofrecer cobertura local, pero no tendrá un camino hacia internet o hacia el núcleo de la red.
Una antena parabólica no busca cubrir una plaza, una casa o un piso; su fin es conectar dos puntos específicos con precisión. Por ello, requiere alineación, línea de vista despejada y estabilidad. Un pequeño error en la orientación puede degradar significativamente el enlace, especialmente en frecuencias altas o en largas distancias.
Este ejemplo muestra claramente la diferencia entre cobertura y capacidad de transporte: una red móvil puede usar antenas sectoriales para hablar con los teléfonos, pero necesita enlaces de microondas, fibra u otras soluciones de backhaul para conectar esas estaciones base con el resto de la red.
Las small cells representan el extremo opuesto en alcance, pero no en importancia. Son estaciones base de baja potencia y cobertura reducida, diseñadas para acercar la red al usuario. Se despliegan en centros comerciales, estadios, calles con alta densidad, estaciones, oficinas, hospitales y zonas donde una macrocelda no puede cubrir toda la demanda.
En 5G, las small cells ayudan a densificar la red. Al reducir la distancia entre el usuario y la antena, mejoran la calidad de la señal, reducen la latencia y aumentan la capacidad. Sin embargo, su implementación no solo es una cuestión técnica: también hay que gestionar permisos, energía, fibra, estética urbana, mantenimiento y coordinación con la red superior.
Ganancia en dBi: más alcance no siempre equivale a mejor cobertura
La ganancia de una antena se expresa en dBi, que indica la relación respecto a una antena isotrópica ideal. Dicha antena isotrópica no existe en la práctica, pero sirve como referencia teórica: radiaría en todas las direcciones por igual. Cuando una antena tiene un valor de más dBi, significa que concentra mejor su energía en la dirección principal de radiación.
No debe confundirse con “más potencia”. Una antena de mayor ganancia no crea energía de la nada; simplemente redistribuye la energía. La concentra en ciertas direcciones y reduce la emisión en otras. Por ello, una parabólica puede tener una alta ganancia y un ángulo de cobertura muy estrecho.
| Tipo de antena | Ganancia aproximada | Aplicación práctica |
| Omnidireccional | 2-9 dBi | Cobertura amplia, menor concentración |
| Sectorial | 12-18 dBi | Cubre zonas específicas con buena precisión |
| Direccional | 15-25 dBi | Enlaces concretes y mayor alcance |
| Parabólica | 25-45+ dBi | Distancias largas y haz muy estrecho |
| Small cell | 2-8 dBi | Cobertura local y controlada |
Estos valores son aproximados. El rendimiento real depende de la frecuencia de operación, potencia autorizada, altura de instalación, obstáculos, pérdidas en el cable, calidad de los conectores, polarización, condiciones climáticas, interferencias y regulaciones. Dos antenas con la misma ganancia pueden comportarse de manera muy diferente si no se instalan correctamente.
También es importante recordar que un mayor alcance no siempre resulta deseable. En Wi-Fi, por ejemplo, una antena mal elegida puede generar más interferencias, dificultar el roaming o crear zonas muertas. En redes móviles, una cobertura demasiado amplia puede provocar solapamientos no deseados. En enlaces radio, un haz muy estrecho requiere una alineación más precisa y constante.
La historia de las antenas también es historia de la radio
Las antenas modernas derivan de más de un siglo de experimentación. Heinrich Hertz demostró la existencia de ondas electromagnéticas a finales del siglo XIX, y Guglielmo Marconi popularizó la telegrafía sin hilos en aplicaciones prácticas, transformando las comunicaciones marítimas, militares y comerciales. Desde entonces, la evolución de la radio ha consistido en perfeccionar cómo se emite, recibe y dirige esa energía.
La antena Yagi-Uda, creada en Japón en los años 20 por Shintaro Uda e Hidetsugu Yagi, representó un avance clave en antenas directivas. Durante décadas, se utilizó en televisión, radioafición, enlaces y radares. Su diseño, con un elemento activo y varios elementos parasitarios, permitió enfocar la señal con una estructura sencilla y eficiente.
La segmentación celular llegó mucho después, con la expansión de las redes móviles. Dividir una estación base en sectores permitió aumentar la capacidad y reutilizar frecuencias de manera más eficiente. Hoy, con 4G y 5G, este principio se combina con tecnologías como MIMO, beamforming, antenas activas y gestión mediante software para adaptar mejor la señal al entorno.
Las small cells continúan esa lógica. Ya no basta con una torre alta que cubra una amplia zona; en áreas densas, se necesitan muchas pequeñas celdas, coordinadas y cercanas al usuario. La red se vuelve más distribuida, inteligente y dependiente de fibra, energía y planificación urbana.
Elegir antena es definir el problema a resolver
La antena adecuada no es necesariamente la de mayor ganancia ni la más costosa. Es aquella que encaja con la necesidad. Para cubrir una nave industrial con sensores, quizás sea suficiente una antena omnidireccional bien ubicada. Para enlazar dos edificios, una antena direccional será más razonable. Para cubrir una zona urbana desde una torre móvil, una antena sectorial tendrá sentido. Para llevar capacidad a un estadio, probablemente hagan falta small cells. Para un enlace de larga distancia, una parabólica puede ser la mejor opción.
| Necesidad | Tipo de antena habitual |
| Cobertura Wi-Fi general | Omnidireccional o panel según diseño |
| Red móvil urbana | Sectorial y antenas activas |
| Enlace entre edificios | Direccional o parabólica |
| Backhaul de larga distancia | Parabólica de microondas |
| Cobertura interior 5G | Small cells |
| Red IoT distribuida | Omnidireccional o sectorial |
| Zonas rurales específicas | Alta ganancia direccional |
La planificación radioeléctrica sigue siendo una disciplina práctica. Aunque existen fórmulas, simulaciones y herramientas, también es esencial hacer mediciones en el terreno. Materiales, altura, humedad, vegetación, orografía o edificios recientes pueden modificar las condiciones optimizadas en un plano.
La próxima generación de telecomunicaciones no eliminará las antenas; al contrario, dependerá más de ellas. Tecnologías avanzadas como 5G, 6G, satélites de baja órbita, redes privadas industriales, IoT masivo, vehículos conectados y ciudades inteligentes requerirán una mayor precisión en el diseño de la señal y en su distribución.
Las antenas son la parte visible de una red que, en realidad, es invisible. Se encuentran en tejados, farolas, routers, torres, fachadas, satélites y dispositivos. Aunque muchas veces pasan desapercibidas, determinan si la conexión llega, si llega limpia y si cuenta con la capacidad suficiente. En telecomunicaciones, la señal empieza mucho antes de que aparezca en la pantalla del móvil; empieza en cómo se decide radiarla.
Preguntas frecuentes
¿Qué es una antena omnidireccional?
Es una antena que irradia señal en 360 grados alrededor de su eje horizontal. Se emplea en Wi-Fi, IoT, puntos de acceso y redes donde es importante cubrir una zona alrededor del equipo.
¿Cuál es la diferencia entre una antena sectorial y una direccional?
La antena sectorial cubre un área amplia en forma de abanico, generalmente entre 60 y 120 grados. La antena direccional concentra más la señal en una dirección específica, con un haz más estrecho y mayor alcance útil.
¿Qué significa dBi en una antena?
dBi indica la ganancia de la antena respecto a una antena isotrópica teórica. Cuanto mayor es el valor de dBi, más se enfoca la energía en la dirección principal de radiación.
¿Por qué una antena con mayor ganancia no siempre es mejor?
Porque una mayor ganancia suele implicar menor cobertura angular. Aunque puede alcanzar mayores distancias en una dirección, puede dejar zonas sin cubrir o requerir alineación muy precisa.
¿Qué papel desempeñan las small cells en 5G?
Las small cells acercan la red al usuario en áreas densamente pobladas, interiores o donde se necesita mayor capacidad. Mejoran la calidad de la señal, reducen la latencia y soportan más dispositivos. Su despliegue conlleva también desafíos en permisos, energía, fibra, estética urbana y mantenimiento.
